Manual para la obtención de patrones de sombras con la aplicación web huellasolar

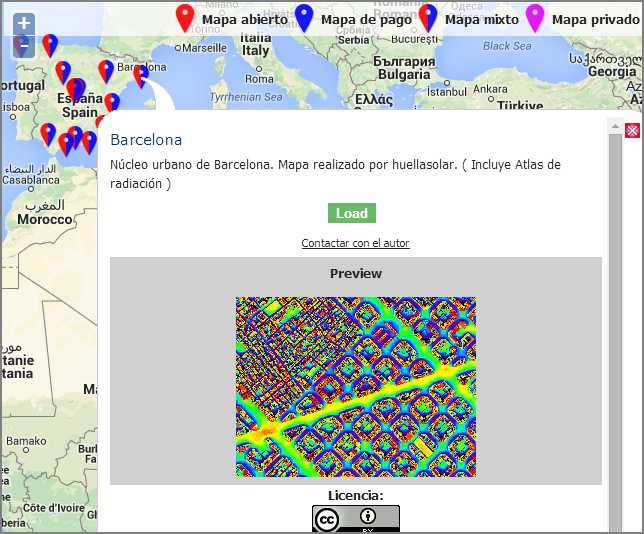

1.Accede al visor huellasolar
Carga el mapa de radiación de la ciudad desde el mapa mundi
2.Activa la función de patrones de sombras
En la botonera de la parte superior del mapa haz click en el botón :
->
. Esto activará el volcado de salida de datos de patrones de sombras
Ten en cuenta que en los mapas desarrollados por huellasolar los datos de patrones de sombras son una característica premium. Para obtener patrones de sombra en esos mapas debes contratar el acceso premium. Para ello haz clic sobre el mismo botón. En la parte inferior de la pantalla aparecerá un aviso para adquirir la versión Completa. Pulsa el botón "Versión Completa". Se cargará un mensaje con el precio. Pulsa el botón "Comprar ahora". Esto te dirigirá al entorno de pago seguro Paypal. Una vez realizado el pago tendrás acceso a todas las características premium del mapa durante un mes completo. Debes estar registrado para poder adquirir servicios premium en la web.
Si eres un desarrollador de mapas siempre tienes acceso completo a tus mapas. Aprende más sobre cómo generar tus propios mapas de radiación con la Plataforma Abierta de huellasolar.

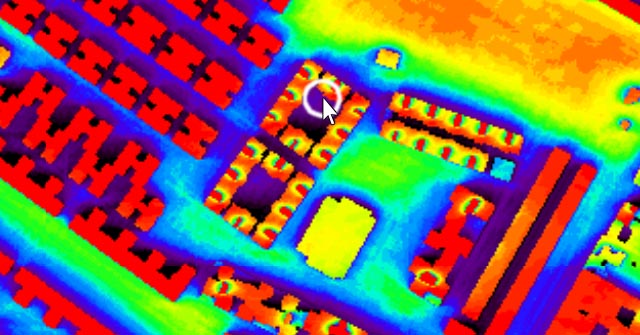

3.Haz click en un punto frente a la fachada de la que deseas obtener el patrón
Los cálculos se realizan teniendo en cuenta los obstáculos urbanos en un entorno de 2km de diámetro.

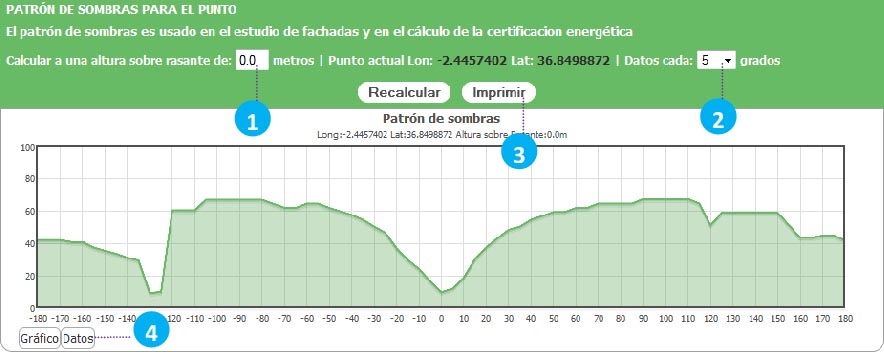

4.Diríjete al cuadro 'Patrón de Sombras para el punto' en la parte inferior de la página
Una vez mostrado el gráfico tienes las siguientes opciones:
- 1.Calcular a diversas alturas sobre rasante
Para ello introduce el valor de altura sobre rasante y pulsa el botón 'Recalcular'. La gráfica se actualizará para la nueva altura.
- 2.Graduar la intensidad de datos
A mayor separación menor precisión pero se simplifica la introducción posterior de datos en programas de certificación.
Esto permite al técnico decidir que número de datos es suficiente en cada caso.
- 3.Imprimir
En la ventana de impresión también podrás graduar el nivel de intensidad de datos. La gráfica y tablas se adaptarán automáticamente a la densidad de datos seleccionada.
Ten en cuenta que la tabla que aparece adaptada para la inclusión de datos en el programa CE3x, con los valores alfa y beta, recoge todos los datos entre -180º y 180º pero sólo deben introducirse aquellos datos que solapan la carta solar (comprendida aproximadamente entre -135º y 135º)
- 4.Vista y descarga de datos
En la vista de datos podrás descargarlos en un archivo.
Pulsa el botón 'Descargar' y añade la extensión '.csv' al archivo que se descargará. Puedes abrir el archivo descargado desde programas de hoja de cálculo como excel.
5.Algunas consideraciones sobre los patrones de sombras
La gráfica representa para cada ángulo (azimut) en torno al punto, la altura solar (expresada en grados) a la que un obstáculo comienza a proyectar sombra.
Superponiendo la gráfica del patrón de sombras a una carta solar es posible conocer en qué momento del año el punto está en sombras.
Con la aplicación web huellasolar es posible obtener un patrón de sombras de cualquier punto de las ciudades incluidas en el sistema, no sólo fachadas sino también cubiertas, calles etc.
Ten en cuenta que al obtener el patrón de una fachada si marcas un punto muy próximo a ésta el sistema podría interpretar que se sitúa ya sobre la cubierta y el patrón obtenido sería de la cubierta y no de la fachada.
En general aunque un edificio se encuentre aislado , en función de la orientación de la fachada en estudio, en algún momento del día la fachada se proyecta sombra a sí misma.
