Ya Disponible! Patrón de sombras de cualquier fachada con un click
Ya está disponible la nueva función de nuestro visor de soleamiento urbano que permite obtener un patrón de sombras de cualquier fachada de las ciudades incluidas en el sistema huellasolar con un simple click.
Con la nueva función es posible imprimir un informe con la gráfica y tablas de datos adaptadas a los programas de certificación energética, descargar los datos en archivo de texto, regular la precisión de la gráfica y realizar los cálculos a diversas alturas sobre rasante.
El patrón de sombras es una función avanzada del visor que puede requerir el acceso premium al mapa de la ciudad.
Ten en cuenta que huellasolar es una plataforma abierta donde los usuarios pueden generar sus propios mapas de radiación y éstos pueden tener configurados distintos permisos de acceso.
Si quieres comprobar el funcionamiento de esta nueva función es muy fácil.
Primero carga nuestro visor.
Una vez cargado, selecciona el mapa 'Madrid Demo'. Haz click sobre su icono y en el diálogo de detalles del mapa pulsa el botón 'Load' tal como se muestra en la siguiente imagen:
El mapa 'Madrid Demo' es un fragmento de esta ciudad que tiene todas las funciones premium del visor disponibles.
Activa el botón
de la botonera que hay en la parte superior del visor. Haz click en el mapa en un punto frente a la fachada a estudiar. Espera unos segundos y el patrón aparecerá en la parte inferior de la página.
Puedes ver un mini tutorial de la nueva función en el siguiente vídeo:
Obtener el patrón de sombras de una fachada con el visor huellasolar
[youtube]http://youtu.be/CJAY-WGAazc[/youtube]
El patrón de sombras es una gráfica que ofrece información sobre las sombras proyectadas por el entorno en un determinado punto.
Se utiliza para el estudio de soleamiento en fachadas y es un dato necesario para la certificación energética de edificios.
La gráfica representa para cada ángulo (azimut) en torno al punto marcado, la altura solar (expresada en grados) a la que un obstáculo comienza a proyectar sombra.

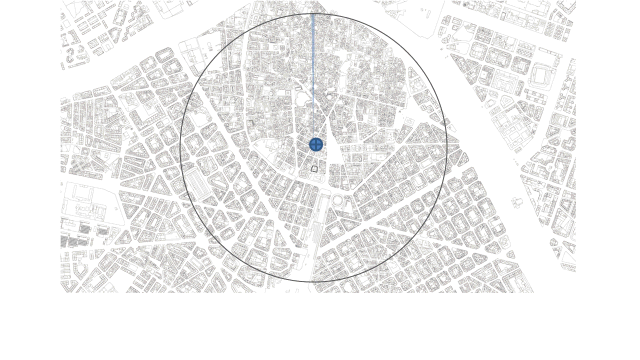

Para su cálculo la aplicación escanea los obstáculos urbanos encontrados en un diámetro de 2Km en torno al punto marcado. Además trabaja sobre un modelo que tiene en cuenta la posición topográfica de cada edificio.
